O型球閥和V型球閥
作者：泵閥 來源：球閥 發布時間：2025-09-16
O型球閥和V型球閥都是球閥的一種。兩種球閥有不同的結構和特點，分別適用于不同的工況要求，通過分析二者的區別和特點，可以更好地了解和使用它們，對產品選型提供幫助。
01 O型球閥結構和特點

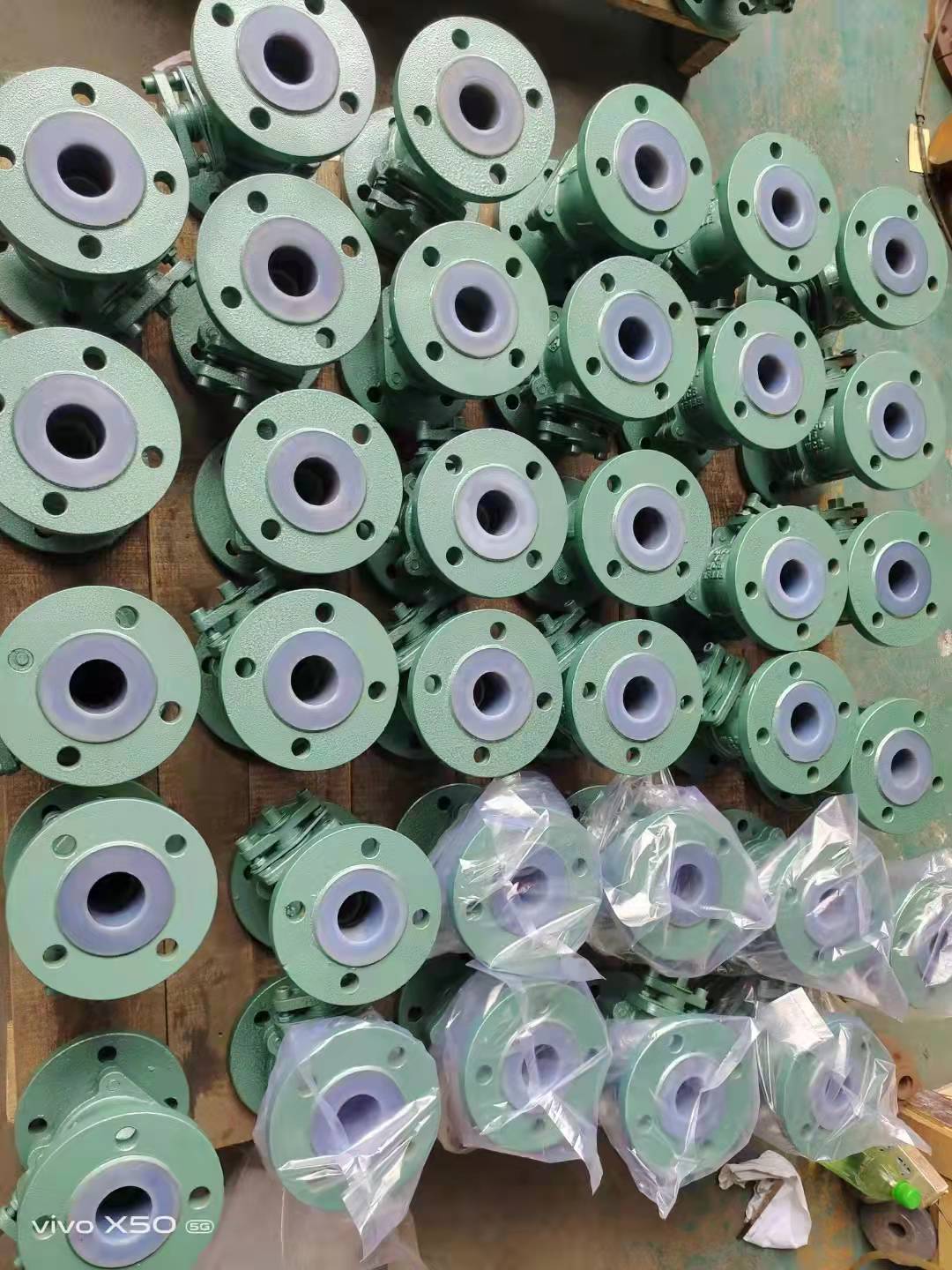

O型球閥的球芯為整體球，流道口是圓形，所以稱為O型球閥。我們所使用的球閥絕大部分是O型球閥。其流通阻力小，開關過程只需要閥芯轉動90度，所以開關速度快，配裝AT氣缸可以作為快速切斷閥使用。其進出口有兩個閥座密封，密封可靠。可用于氣體，蒸汽，液體和含有少量懸浮顆粒介質。設計標準參考GB/T12237。
O型球閥采用浮動或固定式設計，相對運動部位均采用摩擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
1）O型球閥流體阻力小。球閥一般有通徑、縮徑兩種結構，無論哪種結構，球閥的流阻系數都比較小。常規球閥為直通式，又稱全流量型球閥，通道直徑等于管道內徑，阻力損失只有同等長度管道的磨擦阻力。
2）O型球閥可靠性高。O型球閥全開時，兩側暢通為無阻礙閥，形成直管通道，雙向密封，具有“自潔”性能佳的特點，適用于特別不干凈、含纖維介質的兩位切斷場合。球芯在閥門開啟和關閉的過程中始終與閥門產生摩擦，同時，閥芯和閥座之間的密封是通過閥座壓向球芯的預緊密封力實現的，但由于軟密封閥座其優異的機械和物理性能，使得其密封性尤佳。
3）O型球閥開關迅速、方便。球閥只需轉動90度就完成了全開或全關，因此能快速實現開閉。
4）O型球閥密封性能好。絕大數的球閥閥座都采用聚四乙烯（PTFE）等彈性材料制造，通常稱為軟密封球閥，軟密封球閥具有較好的密封性能。
5）O型球閥壽命長。由于聚四氟乙烯有良好的自潤滑性，與球體的磨擦系數小，從而大大提高了球閥的使用壽命。
02 V型球閥結構和特點
V型球閥是一種高效的閥門，其設計獨特，具有半球體閥芯一側開有V形口的特點。流通能力大，可調范圍大、具有剪切力，能關閉嚴密等特點，特別適用于流體物質帶纖維狀的工況。一般情況下V型球閥都是單密封球閥。不適合用來雙向使用。通過調節閥芯開度，可以有效地改變介質流通的截面積，實現精確的流量控制，同時還可以用于開關控制，實現管路的開啟或關閉。該閥門具有自清洗作用，能夠在小開度范圍內實現微小流量的調節，可調比大。適用于含纖維、細顆粒、料漿類介質。V型球閥的代號為VQ，其設計符合JB/T 13517標準。具有高度的可靠性和穩定性，是流體控制領域中不可或缺的重要組成部分。在球體轉動過程中，球體V型刀口與閥座相切，從而切斷流體中的纖維和固態物質，而一般的球閥則不具備這一功能，故易導致關閉時纖維雜質卡住，給維修和維護帶來極大的不便。而V型球閥其閥芯是不會被纖維卡住的。此外，由于采用了法蘭連接形式，因而其拆裝簡便，無需特殊工具，維修維護也簡單易行。當閥門關閉時。V型缺口與閥座之間產生契形剪刀作用，并既具有自潔功能又可防止球芯卡死，閥體、閥蓋及閥座分別采用金屬點對點結構，另外使用了摩擦系數較小的閥桿彈簧，因此，操作扭矩小，很穩定。
V型球閥是一種直角回轉結構，可實現流量調節作用，可根據V型球體的V型角度，實現不同程度的比例，V型球閥一般與閥門執行器及定位器配套使用，可實現比例調節， V型閥芯適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。V型球閥為直角型回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度，超強的剪切能力。
03 兩者的區別
1）二者區別閥芯結構不同。O型球閥的流道為一個完整的圓形，配有雙閥座密封。V型球閥則是1/4半球閥芯，一側開有V形口，采用單閥座密封。也有采用全球形閥芯，一端開有V型流道口，單閥座密封或雙閥座密封形式。
2）流量特性不同。O型球閥的流量特性是快開，適用于開關控制。V型球閥的流量特性是近似等百分比，適用于調節控制。
3）流道尺寸不同。O型球閥流道尺寸一般有全通徑和縮徑兩種。V型球閥流道根據工藝和設計要求有不同尺寸，一般都是縮徑的。可以更換不同球芯，滿足不同流量需求。
4）適合介質不同。O型球閥多用于潔凈介質，或少量懸浮顆粒介質，在采用PTFE四氟閥座密封時，可以達到零泄漏。但是在介質含有雜質比較多，或者顆粒狀介質時，易發生中腔堵塞，造成球閥抱死，開關失靈。V型球閥多采用金屬硬密封，用于含纖維、細顆粒、料漿類介質。因為V形口與閥座可以剪斷纖維介質，所以在造紙行業應用廣泛。由于采用部分球形閥芯，并且是單閥座密封，有效防止介質堵塞閥門。
5）適用過程控制要求不同。O型球閥主要用于開關控制，調節性能不好。配裝AT氣動活塞執行機構，可以實現快速切斷。V型球閥具有V形口，可調性好，可調比大，可達100:1或更高。配裝氣動和電動執行器，主要用于調節控制，也可以用于開關控制。
