泵閥設備常用的密封墊片知識介紹
作者：泵閥 來源：墊片 發布時間：2021-06-10
密封墊片是泵閥設備密封應用必不可少，密封墊片的種類有很多，不同材料、不同形狀的墊片有不同的作用。如果選錯了墊片，不僅不能很好的密封，還可能變?yōu)榘踩[患。你知道密封墊片有哪些嗎，他們有什么特點？
1、金屬包石棉墊
由金屬薄板包覆石棉板或石棉橡膠板，使其不與介質直接接觸，避免了石棉纖維強度下降，克服了滲漏現象，從而擴大了石棉橡膠板的使用范圍。
一般金屬包石棉墊使用溫度為450℃(個別也有達600~700℃，如在常壓~0.16MPa的煙道氣中)，使用壓力為4MPa，高可達6MPa。如壓力再增高，墊片易產生橫流現象，芯材從搭接處擠出。
由于金屬包石棉墊需要較大的螺栓擰緊力，即使當使用壓力低于2.45MPa，也不能采用pg25公斤級以下的法蘭。否則，法蘭、螺栓的剛度就顯得不夠，產生變形而導致密封失效。有人認為，若將芯材改為彈性較好的合成橡膠，其緊固力就會下降。
其實不然，因?yàn)樾静母能浐螅o固力被芯材吸收，不能提供金屬板在法蘭面上貼合所需的緊固力，包墊反容易被極壞。另外，在含氯離子較多的介質以及酸性介質中，不銹鋼包墊及鐵皮包墊的搭接處易產生縫隙腐蝕。
溫度高于450℃，芯材可使用陶瓷纖維或碳纖維。某鋼鐵廠采用金屬包陶瓷纖維墊片用于1100℃的高溫，使用二年尚未損壞。柔性石墨作芯材是合適的。目前，國內已批量生產金屬包柔性石墨墊。其使用效果優于金屬包石棉墊。
金屬包墊能制成各種形狀，大量用于各種熱交換器、反應器的大蓋、裝卸孔、人孔法蘭等。國內曾制作過直徑為2m的鐵包墊，使用情況良好。
在金屬包墊的表面貼覆一層柔性石墨薄板，這種墊片與表面未包覆的同類金屬包墊相比，預緊比壓較小，密封性能佳。
目前國內尚無此產品，故有的單位將現有的柔性石墨皺紋帶貼在金屬包墊以及金屬平墊、齒形墊甚至石棉橡膠墊表面，解決了許多泄漏難題。例如某廠的熱交換器，壓力為5.88MPa、溫度450℃，介質為氫/油氣。
曾用過金屬平墊、齒形墊，均有泄漏。后在平墊上貼了柔性石墨皺紋帶，解決了這一問題。應該指出，這種墊片形式是一種解決法蘭墊片泄漏的簡便措施，貼覆柔性石墨帶的工作性質量直接影響設備能否正常運轉。若在帶材背面涂刷一層膠水，可提高貼覆質量。

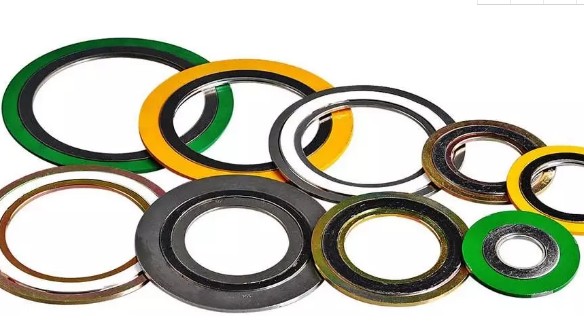

2、金屬纏繞墊
金屬纏繞墊巧妙地利用金屬的耐熱性、回彈性和強度以及非金屬材料的柔軟性，所以密封性能較好，其中又以不銹鋼帶纏繞柔性石墨墊的性能。其預緊比壓較石棉纏繞墊小，不存在石棉纖維毛細孔滲漏的缺點。
在油介質中，金屬帶材多使用0Cr13，而其它介質則推薦使用1Cr18Ni9Ti。
不銹鋼帶柔性石墨纏繞墊在氣體介質中，使用壓力為14.7MPa(國內有高達19.6MPa)，在液體中可用至30MPa。溫度-190~+600℃(在無氧、低壓情況下可用至1000℃)。
聚四氟乙烯的耐低溫性能良好，它在低溫下的屈服強度大大高于常溫時的強度。所以聚四氟乙烯纏繞墊可用于低溫介質，如液態烴等。同時，因加入金屬帶提高了導熱性，聚四氟乙烯纏繞墊使用溫度可達250℃，在酸性介質中可用至9MPa、200℃。
纏繞墊用于壓力和溫度波動較大的換熱器、反應器、管道、閥門、泵進出口法蘭較為合適。對于中等以上壓力、溫度超過300℃者，應考慮使用帶內環、外環或內外環。若使用凹凸面法蘭，配帶內環的纏繞墊效果更好些。
在柔性石墨纏繞墊兩面貼覆柔性石墨板也能取得好的密封效果。某大型化肥廠廢熱鍋爐屬高溫高壓關鍵設備，用帶外環的柔性石墨纏繞墊，滿負荷時不漏，減負荷時則漏。在墊片兩面增加了0.5mm厚的柔性石墨板，剪成圓弧狀，接頭部分采用斜口搭接，使用情況良好。
3、金屬平墊、波形墊
和齒形墊金屬平墊、金屬波形墊
一般用于中、高壓閥門、管道和直徑較小的設備法蘭上。使用壓力則根據溫度的不同，前者為1.568~31.36MPa，后者為1.568~3.92MPa。墊片材質根據介質和溫度選取。
4、八角墊和橢圓墊
用于梯形槽面法蘭的八角墊和橢圓墊(煉油行業俗稱“土鋼圈”)密封性能均好。在溝槽的錐面上，八角墊為面接觸而橢圓墊是線接觸。
因此，橢圓墊在低緊固力下貼合性好，但需進行二次緊固;而八角墊一般一次緊固后，不易出現泄漏。它們的不足之處為要求較大的螺栓擰緊力，當用于低壓高溫情況時，法蘭等級須在pg25公斤級以上。
5、聚四氟乙烯
聚四氟乙烯在受壓及高溫下易冷流及蠕變，故一般用于低壓、中溫、強腐蝕以及不允許污染的介質，如強酸、強堿、鹵素、藥品等。安全使用溫度在150℃，壓力1MPa以下。填充聚四氟乙烯雖然強度高些，但使用溫度也不超過200℃，且耐腐蝕能力下降。聚四氟乙烯包墊高使用壓力一般不超過2MPa。
由于溫度升高，材料發生蠕變，致使密封壓力明顯下降。即使不升溫，隨著時間的延長，密封面的壓緊應力也會下降，產生“應力松弛現象。該現象在各種墊片中都會產生，只是聚四氟乙烯墊的應力松弛現象較為嚴重，應予注意。聚四氟乙烯的摩擦系數較小(壓緊應力大于4MPa，摩擦系數為0.035~0.04)，預緊時墊片易向外滑移，所以采用凹凸式法蘭面。當采用平面法蘭時，可將墊片外徑接觸螺栓，利用螺栓阻止墊片外滑。
由于搪玻璃設備是在金屬表面噴涂了一層瓷釉后燒結而成的，釉層很脆，加之噴涂不均勻和釉層流動，法蘭表面平面度較差。采用金屬?gòu)?fù)合型墊片易損壞釉層，所以推薦使用芯材由石棉板加橡膠的聚四氟乙烯包墊。這種包墊既容易與法蘭面貼合又耐腐蝕，使用效果良好。
有許多廠在溫度、壓力不高的強腐蝕介質中，采用石棉橡膠板外纏聚四氟乙烯生料帶，用于經常拆卸的人孔、管道上。由于制作、使用方便，頗受歡迎。
