萬用表你用對了嗎？
作者：泵 來源：泵 發布時間：2021-04-08

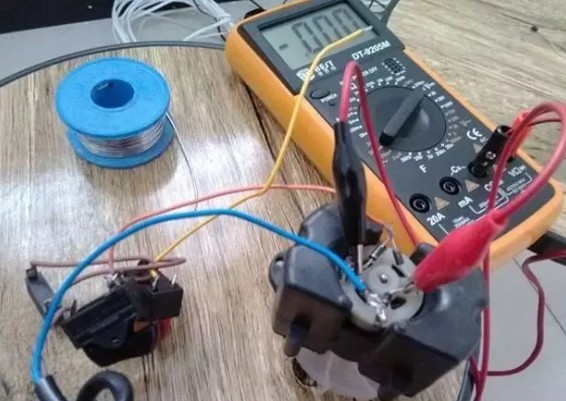

一、一分鐘，帶你了解萬用表
1.常用的萬用表有指針式和數字式兩種：
指針式萬用表是以機械表頭為核心部件構成的多功能測量?jī)x表，所測數值由表頭指針指示讀取；
數字萬用表所測數值由液晶屏幕直接以數字的形式數顯示，同時還帶有某些語音的提示功能。
2.按外形劃分：
有臺式、鉗形式、 手持式和袖珍式等。
3.優缺點對比：
指針式萬用表的讀數精度較數字式萬用表稍差，但指針擺動的過程比較直觀、明顯，其擺動速度和幅度有時也能比較客觀地反映被測量值的大小和方向。
數字式儀表靈敏度高，準確度高，顯示清晰，過載能力強，便于攜帶，使用更簡單。
二、數字式萬用表
數字萬用表的注意事項
a如果無法預先估計被測電壓或電流的大小，則應先撥至高量程擋測量一次，再視情況逐漸把量程減小到合適位置。測量完畢，應將量程開關撥到高電壓擋，并關閉電源。
b滿量程時，儀表僅在高位顯示數字“1”，其它位均消失，這時應選擇更高的量程。
c測量電壓時，應將數字萬用表與被測電路并聯。測電流時應與被測電路串聯，測直流量時不必考慮正、負極性。
d當誤用交流電壓擋去測量直流電壓，或者誤用直流電壓擋去測量交流電壓時，顯示屏將顯示“000”，或低位上的數字出現跳動。
e禁止在測量高電壓（220V以上）或大電流（0.5A以上）時換量程，以防止產生電弧，燒毀開關觸點。
f當顯示“ ”、“BATT”或“LOW BAT” 時，表示電池電壓低于工作電壓。
三、指針式萬用表
指針式萬用表的型式很多，但基本結構是類似的。指針式萬用表的結構主要由表頭、轉換開關(又稱選擇開關)、測量線路等三部分組成。
表頭：是測量的顯示裝置；萬用表的表頭實際上是一個靈敏電流計
轉換開關：選擇被測電量的種類和量程（或倍率）
測量線路：將不同性質和大小的被測電量轉換為表頭所能接受的直流電流。
指針式萬用表使用注意事項
使用時：
（1）必須水平放置，以免造成誤差。
（2）不要碰撞硬物或跌落到地面上。
（3）不能用手去接觸表筆的金屬部分。
（4）在測量某一電量時，不能在測量的同時換檔，尤其是在測量 高電壓時，更應注意。否則，會使萬用表毀壞。
如需換擋，應先斷開表筆，換擋后再去測量。
正確接線：
1.紅表筆與“＋”極性插孔相連，黑表筆與“—”或“＊”或“COM” 極性插孔相連。
2.測量直流量時，注意正、負極性，以免指針反轉。
3.測電流時，儀表應串聯在被測電路中；測電壓時，儀表應并聯在被測電路兩端。
4.測量晶體管時，應牢記萬用表的紅表筆與表內電池的負極相接；黑表筆與表內電池的正極相接。
正確選擇測量擋位
1.測電壓時應將轉換開關放在相應的電壓擋；測電流時應放相應的電流擋等。
2.選擇電流或電壓量程時，好使指針處在標度尺三分之二以上位置；選電阻量程時，好使指針處在標度尺的中間位置。
3.測量時，不確定被測數值范圍時，應先將轉換開關轉至對應的大量程，然后根據指針的偏轉程度逐步減小至合適的量程。
使用后：
(1)萬用表使用完畢后，如果沒有空檔，應將量程轉換開關置于高交流電壓檔；如果有空檔（“*”或“OFF”），則應撥至該檔。
(2)萬用表長期不用時，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。
四、萬用表使用的十點經驗
1.萬用表測漏電方法
用萬用表的通斷檔，量地與被量電路部位，如果表顯示有阻值，則判斷不絕緣。
但實際上如果測漏電的話應該用兆歐表，也就搖表。因?yàn)槿f(wàn)用表測量時表筆兩端的電壓很低，一般不超過9v，不能擊穿間隙漏電。而兆歐表可以達到1000v以上。將萬用表接頭插入測量交流電對應接線柱，然后用一只筆測零線或者地線，另外一只筆測你懷疑漏電的地方，看萬用表示數，如果是0，說么此處無漏電，無電壓！如果是220或者其他超過36V的電壓示數，都是漏電的，說明此處不安全！
用萬用表電阻檔200M檔測量絕緣電阻，先確定是哪根線漏電，或者哪兩根線短路。
方法如下：
測量火線和零線的絕緣電阻，測量火線對地線的絕緣電阻，測量零線對地線絕緣電阻。如果短路絕緣電阻基本為零。
知道哪根線漏電了，在用分段查找法，逐步縮小故障范圍。
或者用排除法，把線路分開后一段一段的通電試驗。
2.萬用表如何區分零線和火線
一般來說,鑒別市電中的零線,火線,非用低壓試電筆不可,用萬用表能區別也火線和零線嗎?
回答是肯定的，方法如下：
將萬用表的量程開關撥至交流電壓250V或500V檔。黑表筆接室內的自來水管工潮濕地面、土地等，紅表筆與電源線或電源插座孔接觸，萬用表指示的電壓值較高的為火線，電壓值較低或?yàn)榱愕臑榱憔€。
3.用數字萬用表測量零火線的方法
用萬用表就可以很方便的測量出家里的零線火線，只要你用數字萬用表，鉗型萬用表，指針機械萬用表的交流電壓檔就可以。萬用表量程開關到到交流電壓檔(應該所以的萬用表都有這樣的功能，量程從200mV到750V，一般選擇200V檔，有的鉗型表沒有200V檔可以選再大一點量程。
指針萬用表檔位要小點可以選10 V 100V)再用紅黑表筆分別插在V /COM里(平時測量家電220V電壓的插孔)將黑表筆線繞在左手里2-3圈(看圖)當然越多越好，注意了：此時黑表筆金屬針千萬不要碰到手，以防電擊然后就可以測試了，右收拿紅表筆分別測插座或者零火線，你記下2次測量的結果，之間肯定有個一大一小的電壓，測得大的電壓就是火線，小電壓值當然是零線了，如果測地線肯定是沒更小的電壓甚至沒電壓(要看你家的地線接了沒有哦！)通過零線和火線的電壓的測量值區別，一目了然。
五、萬用表使用口訣
測量先看擋，不看不測量
每次拿起表筆準備測量時，務必再核對一下測量類別及量程選擇開關是否撥對位置。為了安全，必須養成這種習慣。
測量不撥擋，測完撥空擋
測量中不能任意撥動選擇旋鈕，特別是測高壓（如220V）或大電流（如0.5A）時，以免產生電弧，燒壞轉換開關觸點。測量完畢，應將量程選擇開關撥到“•”位置。
表盤應水平，讀數要對正
使用萬用表應水平旋轉，讀數時視線應正對著表針。
量程要合適，針偏過大半
選擇量程，若事先無法估計被測量大小，應盡量選較大的量程，然后根據偏轉角大小，逐步換到較小的量程，直到指針偏轉到滿刻度的2/3左右為止。
測R不帶電，測C先放電
嚴禁在被測電路帶點的情況下測電阻。檢查電器設備上的大容量電容器時，應先將電容器短路放電后再測量。
測R先調零，換擋需調零
測量電阻時，應先將轉換開關旋到電阻擋，把兩表筆短接，旋“Ω”調零電位器，使指針指零歐后再測量。每次更換電阻擋時，都應重新調整歐姆零點。
黑負要記清，表內黑接“+”
紅表筆為正極，黑表筆為負極，但電阻擋上黑表筆接內部電池的正極。
測I應串聯，測U要并聯
測量電流時，應將萬用表串接在被測電路中；測量電壓時，應將萬用表并聯在被測電路的兩端。
極性不接反，單手成習慣
測量電流和電壓時應特別注意紅、黑表筆的極性不能接反，并且一定要養成單手操作的習慣以確保安全。
