化工水泵控制柜肚子里有什么?

作者：wjbf 來源：wj 發布時間：2019-06-12

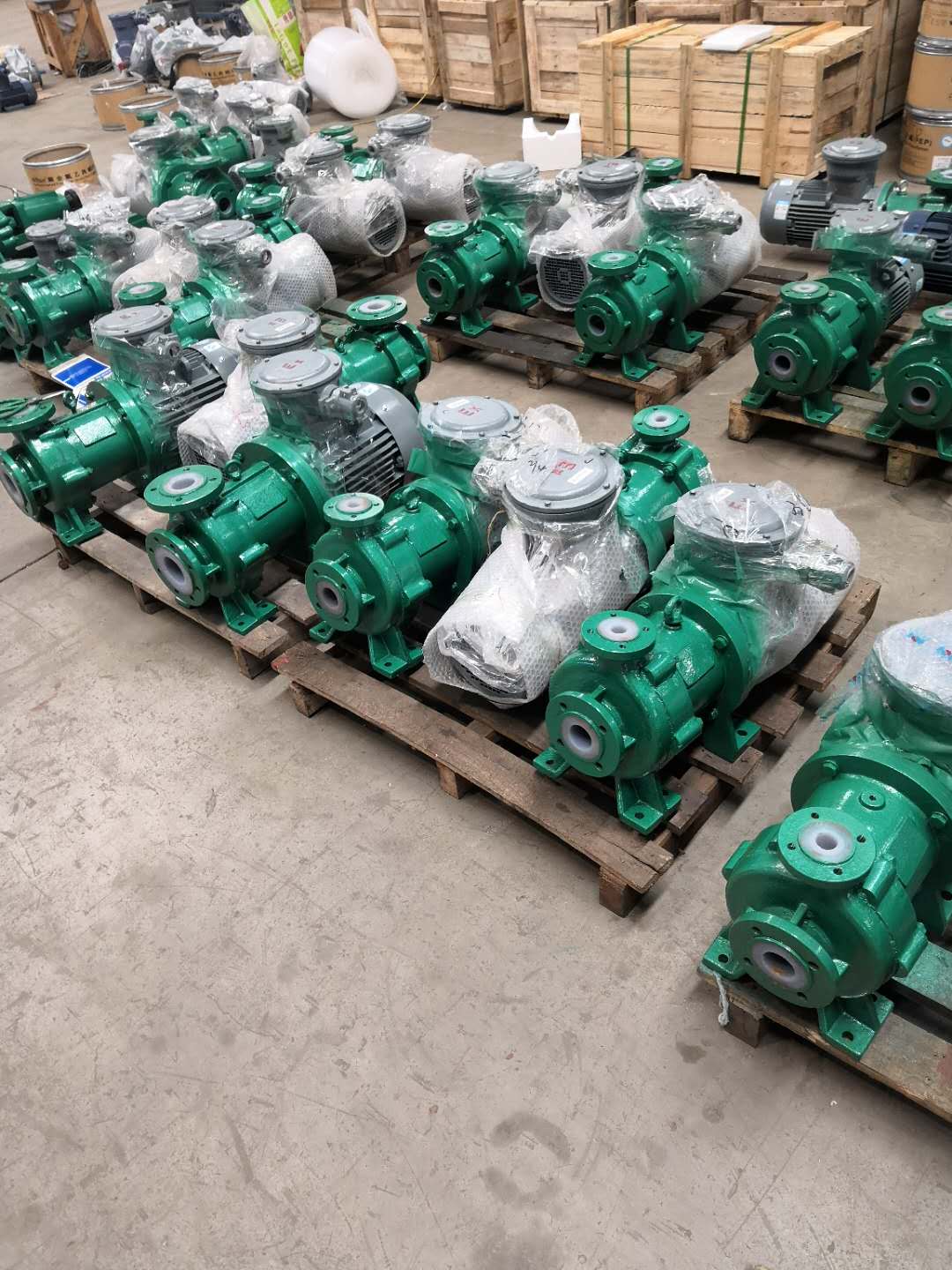

化工水泵是工業生產中常用的輸送設備，在使用安裝中，因采購的化工水泵種類和數量較多或安裝現場要求，往往會配置控制柜加以控制，在人們通常理練中，控制柜就是一個關著門的柜子，那么柜子里面有哪些部件組成的呢、內部有哪些元件呢，看完下面就了解了；
水泵控制柜：常用元器件簡介
1、接觸器： KM
接觸器是指工業電中利用線圈流過電流產生磁場，使觸頭閉合，以達到控制負載的電器。其原理是當接觸器的電磁線圈通電后，會產生很強的磁場，使靜鐵心產生電磁吸力吸引銜鐵，并帶動觸頭動作，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸頭復原。交流接觸器是中間控制元件，可以頻繁的通，斷電路，可以以小電流控制大電流。與熱繼電器配合使用可以對負載設備起到過載保護作用。交流接觸器由電磁機構和觸頭系統組成。主觸頭可以痛，斷主電路；輔助觸頭控制電路。
控制器

2、中間繼電器： KA
中間繼電器可以將一個控制信號變成多個控制信號或放大信號，中間繼電器的作用主要是控制接觸器，和一些小功率的用電器。
中間繼電器用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。它一般是沒有主觸點的，因?yàn)檫^載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。
3、萬能轉換開關：SA
轉換開關又稱組合開關，與刀開關的操作不同，它是左右旋轉的平面操作。轉換開關具有多觸點、多位置、體積小、性能可靠、操作方便、安裝靈活等優點，多用于機床電氣控制線路中電源的引入開關，起著隔離電源作用，還可作為直接控制小容量異步電動機不頻繁起動和停止的控制開關。轉換開關同樣也有單極、雙極和三極。轉換開關由多節觸頭組合而成，在電氣設備中，多用于非頻繁地接通和分?jǐn)嚯娐?，接通電源和?fù)載，測量三相電壓以及控制小容量異步電動機的正反轉和星-三角起動等。這些部件通過螺栓緊固為一個整體。

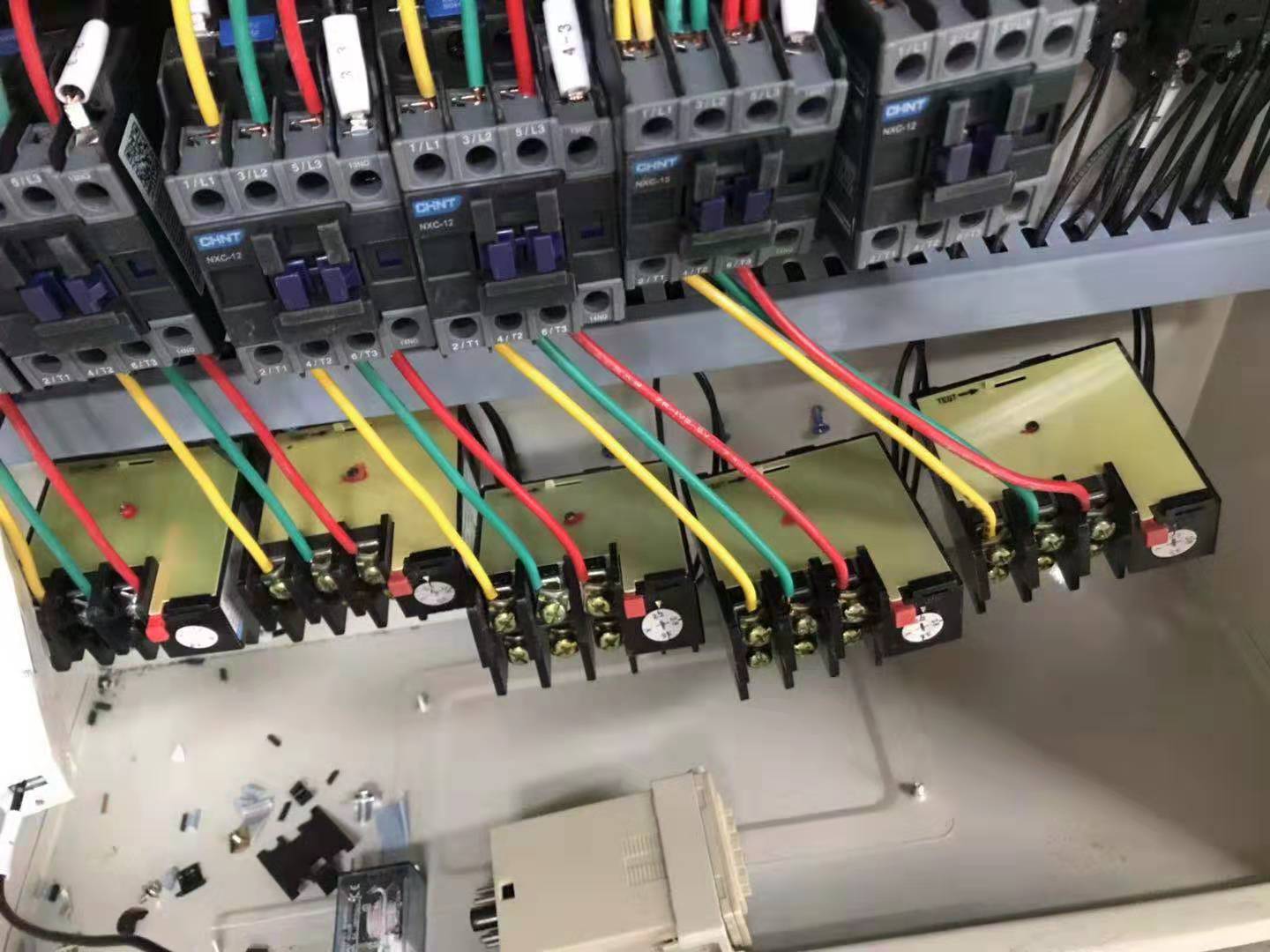

控制柜元件

4、斷路器：QF
斷路器是控制電氣回路分合的開關。常用的斷路器一般根據額定電流大小分為：框架式斷路器（一般630A以上）、塑殼斷路器（一般630A以下）、微型斷路器（一般63A以下）。斷路器按其使用范圍分為高壓斷路器和低壓斷路器，一般將3kV以上的稱為高壓電器。低壓斷路器又稱自動開關，俗稱“空氣開關”也是指低壓斷路器，它是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護的電器。它可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考?，已獲得了廣泛的應用。
5、熱繼電器：FR
熱繼電器是由流入熱元件的電流產生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連桿動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。繼電器用于控制對象（電機）的過載保護，常見于對多電機的保護。當一臺變頻器驅動多臺電機時，需要加熱繼電器做過載保護，防止其中某臺電機因過載而燒壞。一般用于鼠籠或者變頻電機，繞線式電機一般不采用熱繼電器來做過載保護，而用過流繼電器。（繞線式電機一般過載能力較鼠籠式強，直接啟動時啟動電流也交鼠籠式小）
6、電流互感器：TA
電流互感器原理是依據變壓器原理制成的。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來測量，二次側不可開路。一次直接串聯到線路中母線式則母線直接穿過電流互感器，P1進P2出二次則直接接到負荷（電流表、變送器等）S1進 S2出一般在S2側進行接地。
7、熔斷器：FU
熔斷器是指當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開；運用這種原理制成的一種電流保護器。
8、電流表：PA
電流表是指用來測量顯示交、直流電路中電流的儀表。
9、電壓表：PV
電壓表是測量顯示電壓的一種儀器。
10、按鈕：SB
按鈕開關是指利用按鈕推動傳動機構，使動觸點與靜觸點按通或斷開并實現電路換接的開關。按鈕開關是一種結構簡單，應用十分廣泛的主令電器。在電氣自動控制電路中，用于手動發出控制信號以控制接觸器、繼電器、電磁起動器等。
按鈕顏色要求
“停止”按鈕和“急停”按鈕必須是紅色。按下紅色按鈕時必須使設備停止運行或斷電。
“啟動”按鈕的顏色是綠色。
“啟動”和“停止”的交替按鈕必須是黑色，白色，灰色。
“點動”按鈕必須是黑色。
“復位”按鈕必須是藍色。當“復位”按鈕有停止作用時必須是紅色。
